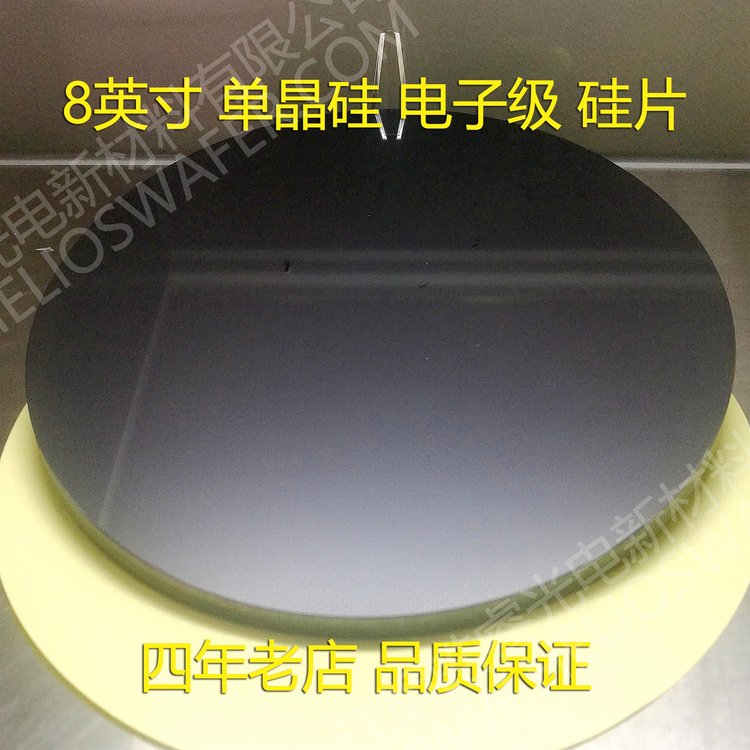

8英寸单晶硅片 电子级半导体硅晶体的抛光技术与应用

8英寸单晶硅片，也称为200mm硅片，是半导体产业中广泛使用的硅晶圆衬底。它由电子级高纯度单晶硅晶体制成，经过切割、研磨、抛光等工艺，形成超平坦、无缺陷的表面，用于集成电路制造。

单晶硅通过直拉法（CZ）或区熔法（FZ）生长，确保硅原子排列高度有序，以实现优异的电学性能。电子级硅晶体要求极低的杂质浓度（ppt级），以满足先进制程需求。

抛光片是硅片加工的关键步骤，通过化学机械抛光（CMP）实现纳米级平坦度，去除表面损伤，确保光刻精度。8英寸硅片因其成本和效率的平衡，仍用于成熟制程如功率器件、模拟芯片和MEMS传感器。

随着半导体技术发展，8英寸硅片在汽车电子、工业控制等领域需求稳定，是全球芯片供应链的重要基础。
